รถยนต์พลังงานไฟฟ้า (Electric Vehicle) หรือเราเรียกกันสั้นๆว่า “รถ EV” พูดง่ายๆก็คือรถที่ขับเคลื่อนด้วยพลังงานไฟฟ้าแทนการใช้งานของเครื่องยนต์ ที่ทำให้กลไกการทำงานลดลง ไม่ต้องหมั่นดูแลเครื่องยนต์ และไม่มีไอเสีย ควันดำ จากการเผาไหม้ของเชื้อเพลิง โดยรถยนต์ไฟฟ้าในปัจจุบันมีทั้งหมด 4 ประเภท แต่แบบที่ต้องเสียบปลั๊กเพื่อชาร์จแบตเตอรี่ได้นั้น มีด้วยกัน 2 ชนิดนั้นก็คือ

• Plug-in Hybrid Electric Vehicle (PHEV)
• Battery Electric Vehicle (BEV)

• รถยนต์ไฟฟ้าปลั๊ก-อิน ไฮบริด หรือเรียกสั้นๆว่า PHEV รถยนต์ประเภทนี้มีทั้งระบบน้ำมันเชื้อเพลิง และไฟฟ้าแบบเดียวกับรถ Hybrid แต่พิเศษกว่าคือสามารถเสียบปลั๊กชาร์จไฟจากภายนอกได้ ทำให้สามารถใช้พลังงานไฟฟ้ามากกว่าระบบไฮบริดแบบเดิม สำหรับขนาดแบตเตอรี่ 6-14 กิโลวัตต์ (kW) ระยะทางวิ่งด้วยระบบ EV Mode ประมาณ 25-50 กม./การชาร์จ 1 ครั้ง

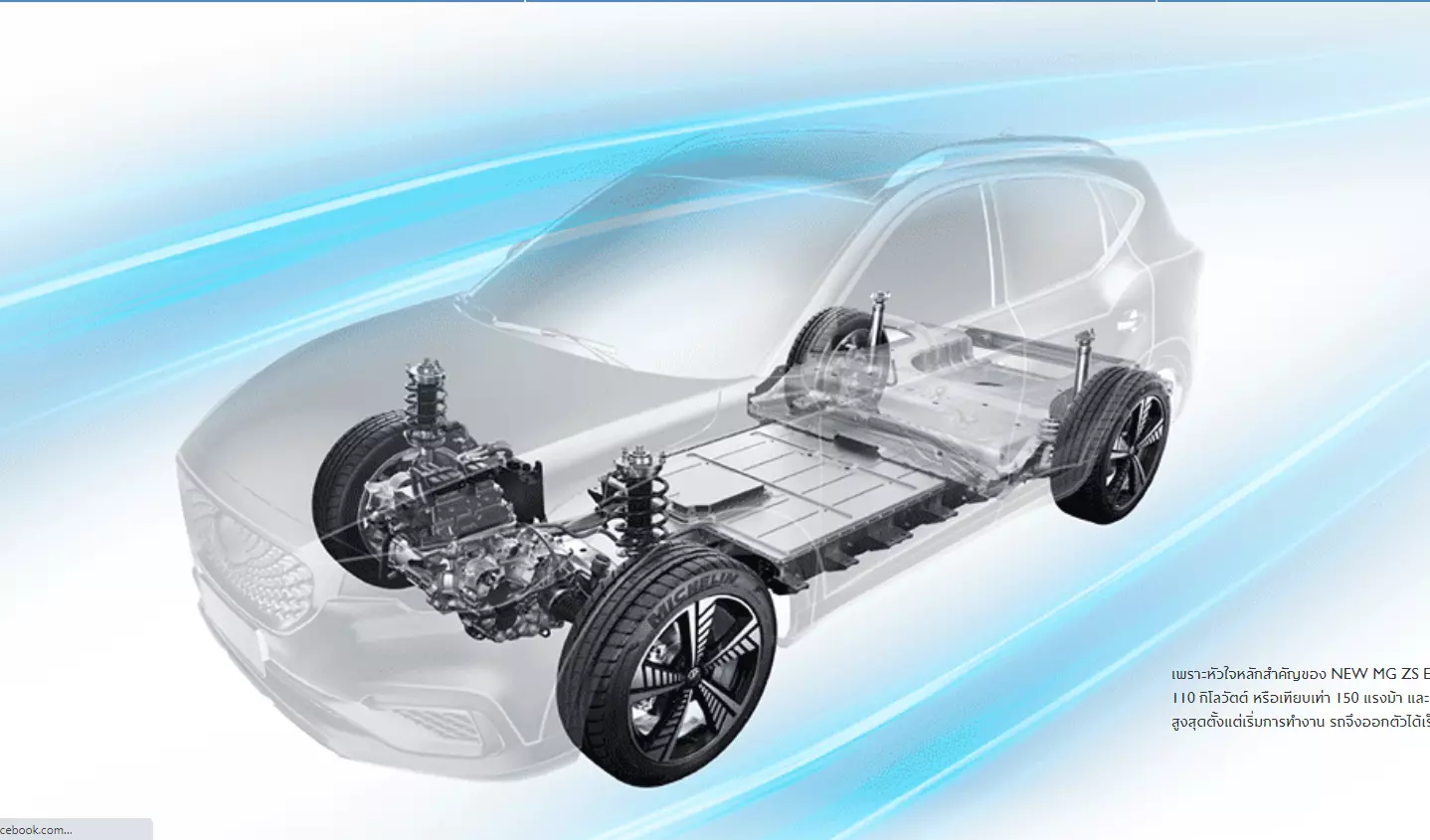

• รถยนต์ไฟฟ้า หรือเรียกสั้นๆว่า BEV รถที่ใช้พลังงานไฟฟ้าขับเคลื่อน 100% ที่ไม่มีเครื่องยนต์ภายในรถ มีแต่แบตเตอรี่ลูกใหญ่ที่เข้ามาทดแทน ข้อดีคือช่วยลดสารมลพิษจากการเผาไหม้ได้ดี หรือที่เขาเรียกกันว่า Zero Emission แต่ก็มีข้อจำกัดอยู่ไม่น้อยทั้งสถานีชาร์จไฟรถยนต์ และระยะทางในการขับขี่ สำหรับขนาดแบตเตอรี่ 60-90 กิโลวัตต์ (kW) ระยะทางวิ่งประมาณ 300-600 กม./การชาร์จ 1 ครั้ง

สิ่งที่ต้องรู้ก่อนติดตั้งระบบชาร์จรถยนต์ไฟฟ้าภายในบ้าน

ขอบคุณข้อมูลจากการไฟฟ้านครหลวง (www.mea.or.th)

สำหรับใครที่เล็งว่ากำลังจะซื้อรถไฟฟ้า เราต้องทำความเข้าใจระบบไฟฟ้าในบ้านของตัวเองก่อนนะคะ มิเช่นนั้นระบบไฟฟ้าภายในบ้านอาจจะมีปัญหาได้ ซึ่งวันนี้เรามี 5 ขั้นตอนการติดตั้งระบบชาร์จรถยนต์ไฟฟ้ามาฝากกันค่ะ

• ขนาดมิเตอร์ไฟฟ้า : สำรวจมิเตอร์ไฟฟ้าของตัวเอง โดยปกติขนาดมิเตอร์ของบ้านพักอาศัยทั่วไปจะใช้เป็น 15(45) 1 เฟส(1P) หมายถึงมิเตอร์ขนาด 15 แอมป์(A) และสามารถใช้ไฟได้มากถึง 45(A) สำหรับคนที่ต้องการชาร์จรถยนต์ไฟฟ้าในบ้าน ทางการไฟฟ้าแนะนำให้เปลี่ยนขนาดมิเตอร์เป็น 30(100) ให้มีขนาดใหญ่ขึ้น ป้องกันการใช้ไฟฟ้าที่มากเกินไป **สำหรับคนที่คิดว่าต้องเปลี่ยนระบบไฟเป็น 3 เฟสรึเปล่า? คำตอบคือ “ไม่จำเป็น” เนื่องจากถ้าบ้านไม่มีการใช้งานไฟฟ้ามากเกินไป การใช้ไฟ 1 เฟสก็เพียงพอแล้วนะคะ
• เปลี่ยนสายเมน และลูกเซอร์กิต (MCB) : สำหรับสาย Main ของเดิมใช้ขนาด 16 ตร.มม. ต้องปรับให้มีขนาดใหญ่ขึ้นเป็น 25 ตร.มม. และเปลี่ยนลูกเซอร์กิต(MCB) ซึ่งเป็นอุปกรณ์ป้องกันร่วมกับตู้ MDB ที่แต่เดิมรองรับได้สูงสุด 45(A) เปลี่ยนเป็น 100(A) หรือพูดให้เข้าใจง่ายก็คือ ขนาดมิเตอร์ ขนาดสายเมน และขนาดลูกเซอร์กิต (MCB) ต้องสอดคล้องกัน
• ตู้ควบคุมไฟฟ้า (MDB) : ตรวจสอบภายในตู้ว่ามีช่องว่างสำรองเหลือให้ติดตั้ง Circuit Breaker อีก 1 ช่องรึเปล่า? เพราะการชาร์จไฟของรถยนต์ไฟฟ้าจะต้องมีส่วนตัว แยกใช้งานกับเครื่องไฟฟ้าอื่นๆ หรือถ้าหากภายในตู้หลักไม่มีช่องว่าง ยังไงเราก็ต้องเพิ่มตู้ควบคุมย่อยอีก 1 จุดนะคะ
• เครื่องตัดไฟรั่ว (RCD) : เป็นเครื่องตัดไฟฟ้าอัตโนมัติที่จะตัดวงจรไฟฟ้า เมื่อกระแสไฟฟ้าไหลผ่านเข้าออกมีค่าไม่เท่ากัน ซึ่งอาจจะส่งผลให้ไฟฟ้าลัดวงจร และเกิดเพลิงไหม้ได้ในอนาคต กรณีที่สายชาร์จไฟฟ้ามีระบบตัดไฟภายในตัวอยู่แล้ว เราก็ไม่ต้องติดตั้งเพิ่ม
• เต้ารับ (EV Socket) : สำหรับการเสียบชาร์จรถยนต์ไฟฟ้าจะเป็นชนิด 3 รู (มีสายต่อหลักดิน) ต้องทนกระแสไฟฟ้าได้ต่อเนื่องไม่น้อยกว่า 16(A) *แต่รูปทรงอาจจะปรับตามรูปแบบปลั๊กของรถยนต์แต่ละรุ่น

การชาร์จรถยนต์ไฟฟ้ามีกี่แบบ? ใช้เวลานานเท่าไหร?

สำหรับการชาร์จรถยนต์ไฟฟ้าหลักๆมีอยู่ด้วยกันทั้งหมด 3 แบบ ได้แก่

• การชาร์จแบบธรรมดา (Normal Charge) : เป็นการชาร์จไฟฟ้าจากตัวเต้ารับโดยตรง โดยขนาดมิเตอร์ขั้นต่ำที่แนะนำคือ 30(100)A และเต้ารับต้องติดตั้งใหม่เฉพาะการชาร์จรถยนต์ไฟฟ้าเท่านั้น โดยเป็นการใช้ไฟบ้านที่เป็นกระแสสลับ (AC) ที่ใช้ระยะเวลาในการชาร์จประมาณ 12-16 ชม.
• การชาร์จแบบรวดเร็ว (Double Speed Charge) : เป็นการชาร์จจากเครื่องชาร์จ EV Charger เป็นตู้ชาร์จไฟฟ้ากระแสสลับ (AC Charging) ที่ช่วยให้ชาร์จพลังงานไฟฟ้าในแบตเตอรี่รถให้เต็มเร็วยิ่งขึ้น โดยเหลือเวลาชาร์จประมาณ 6-8 ชม.
• การชาร์จแบบด่วน (Quick Charge) : เป็นการชาร์จไฟฟ้ากระแสตรง (DC Charging) ตรงเข้าแบตเตอรี่โดยตรง ซึ่งสามารถชาร์จแบตเตอรี่รถยนต์พลังงานไฟฟ้า จาก 0-80% ได้ภายในเวลา 40-60 นาที นิยมใช้ตามสถานีบริการนอกบ้าน ที่ต้องการความรวดเร็วในการชาร์จ แต่ก็มีข้อเสียคือทำให้ตัวแบตเตอรี่เสื่อมสภาพเร็วขึ้น ได้แก่ CHAdeMo, GB/T และ CCS เป็นต้น

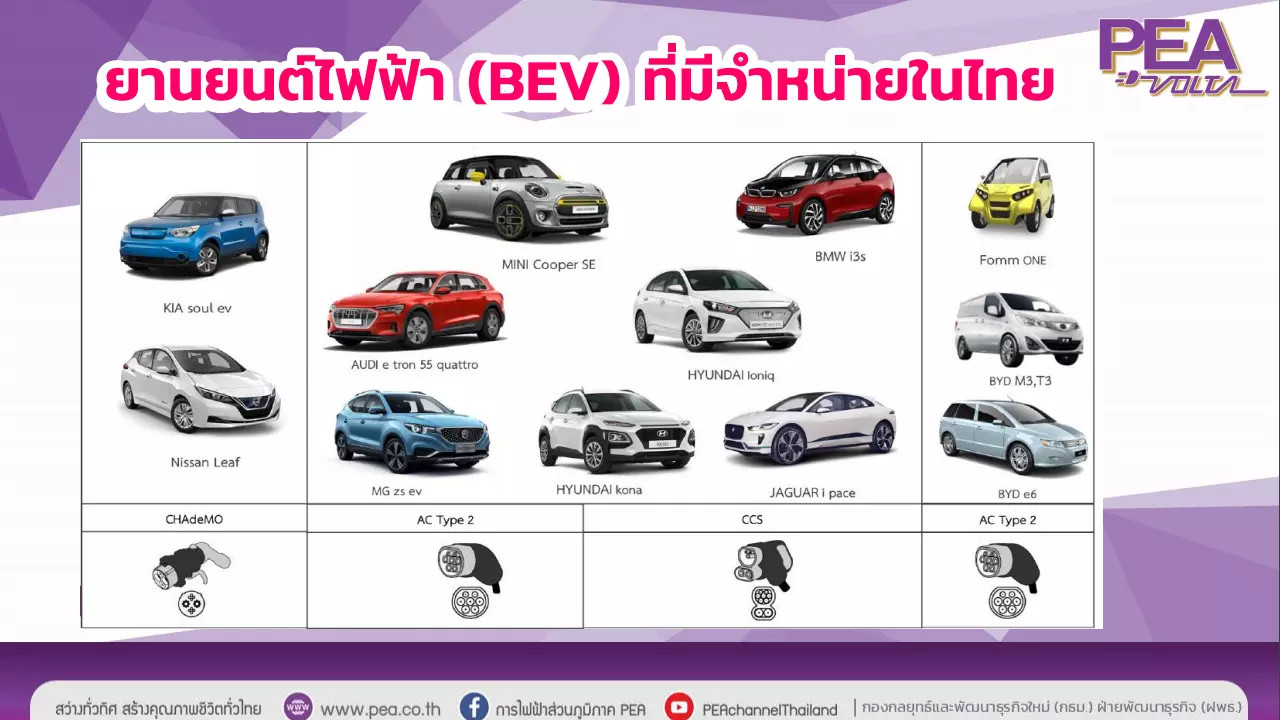

หัวชาร์จสำหรับรถแต่ละรุ่นแบบด่วน (Quick Charge)

ขอบคุณข้อมูลจากการไฟฟ้าส่วนภูมิภาค (www.pea.co.th)

• DC CHAdeMo ย่อมาจากคำว่า CHArge de Move แปลได้ว่า ชาร์จไฟแบบเร็วสำหรับรถยนต์พลังงานไฟฟ้า ซึ่งระบบ CHAdeMO มีการใช้แพร่หลายในประเทศญี่ปุ่น จ่ายกระแสไฟฟ้าขนาด 50 kW
• DC CCS2 ย่อมาจาก Combined Charging System เป็นหัวชาร์จที่นิยมใช้ในแถบทวีปยุโรป จ่ายกระแสไฟฟ้าขนาด 50 kW

เทคนิคการเลือกเครื่องชาร์จรถไฟฟ้า EV Charger

ขอบคุณข้อมูลจาก MG Thailand (www.mgcars.com)

ความเร็วในการชาร์จไฟรถยนต์นั้น ขึ้นอยู่กับความสามารถในการรับไฟ (On Board Charger) ของรถยนต์แต่ละรุ่น หรือก็คือตัวควบคุมการดึงพลังงานไฟฟ้าจากตัวรถ สั่งการไปยังเครื่อง EV Charger โดยทั่วไปขนาดมีตั้งแต่ 3.6kW ถึง 22kW ซึ่งทำให้ตัวเครื่องชาร์จออกแบบมาให้มีทั้งหมด 4 ขนาด คือ 3.7 kW, 7.4 kW, 11 kW, 22 kW (มาตรฐาน) ราคาเครื่องชาร์จหลากหลายมีตั้งแต่ 15,000-100,000 กว่าบาท(แล้วแต่ยี่ห้อ)

ยกตัวอย่าง : สมมุติว่ารถยนต์ไฟฟ้ามีแบตเตอรี่รับไฟสูงสุด 6.6 kW/h โดยมีขนาดแบตเตอรี่เต็ม 40 kW เราต้องใช้เวลาชาร์จจนเต็มประมาณ 6 ชั่วโมง (หรือเอา 40 หาร 6.6 ได้เลย) โดยเราสามารถเลือกเครื่องชาร์จไฟขนาดไหนมาใช้ก็ได้ แต่ความเร็วในการชาร์จแบตเตอรี่ให้เต็มจะไม่เท่ากัน

สำหรับใครที่เลือกเครื่องชาร์จ EV Charger ขนาด 3.7 kW ต้องใช้เวลาชาร์จนานขึ้นเป็น 11 ชั่วโมง ในทางกลับกันหากเลือกเครื่องชาร์จขนาด 11 kW หรือ 22 kW เครื่องชาร์จก็จะลดขนาดไฟลงมาอัตโนมัติให้เหลือเพียงขนาดที่รถสามารถรับไฟได้คือ 6.6kW หมายความว่าแม้เราจะซื้อเครื่องขนาดใหญ่ แต่ถ้า On Board Charger ของตัวรถยนต์ไม่สามารถรับได้ ก็ไม่มีประโยชน์แต่อย่างใด เพราะตัวรถรับได้แค่นี้ ดังนั้น เครื่องชาร์จที่เหมาะสมคือ 7.4 kW นั่นเอง

การเลือกจุดติดตั้งเครื่องชาร์จ บริเวณพื้นที่จอดรถ

• ระยะทางไม่เกิน 5 เมตร : จากตัวเครื่องชาร์จจนถึงจุดที่เสียบชาร์จกับตัวรถ ไม่ควรวางห่างกันเกิน 5 เมตร เนื่องจากสายเครื่องชาร์จ EV Charger โดยทั่วไปอยู่ที่ 5-7 เมตรเท่านั้น
• วางใกล้ตู้ MDB : เลือกทำเลใกล้ตู้เมนไฟฟ้าในบ้าน ประหยัดค่าใช้จ่ายในการเดินสายไฟที่มีค่าใช้จ่ายสูงขึ้น
• หลังคาปกคลุม : เลือกจุดที่อยู่ด้านในใต้หลังคา เพื่อป้องกันละอองฝน และเป็นการรักษาให้ใช้งานได้ยาวนานมากขึ้น

คำนวณค่าไฟในการชาร์จรถไฟเต็ม 1 รอบการใช้งาน

ยกตัวอย่าง : รถยนต์ไฟฟ้าชาร์จสูงสุดที่ 7.4 kW แบตเตอรี่จุได้ 60 kW หรือระยะทางขับขี่ประมาณ 350 กิโลเมตร พูดให้เข้าใจง่ายๆก็คือเวลา 1 ชม. เก็บพลังงานไฟฟ้าได้ 7.4 kW โดยถ้าต้องจุให้เต็ม 60 kW ต้องใช้เวลาถึง 7-8 ชั่วโมง

• สมมุติว่าไฟฟ้า 1 หน่วย = 1 kW สมมุติที่ 4 บาท/หน่วย
  – ชาร์จไฟ 1 ชม คิดค่าไฟฟ้า = 7.4 x 4 x 1 = 29.6 บาท
  – ชาร์จไฟ 2 ชม คิดค่าไฟฟ้า = 7.4 x 4 x 2 = 59.2 บาท
  – ชาร์จไฟ 8 ชม คิดค่าไฟฟ้า = 7.4 x 4 x 8 = 236.8 บาท
• สรุป ถ้าเราชาร์จแบตเตอรี่เต็มใช้เงินประมาณ 236.8 บาท ขับรถยนต์ได้ 350 กิโลเมตร หรือตก 1.4 บาท/กิโลเมตร เมื่อเทียบกับรถยนต์ที่ใช้น้ำมันเชื้อเพลิง อยู่ที่ประมาณ 3-5 บาท/กิโลเมตร เรียกได้ว่าประหยัดค่าใช้จ่ายได้หลายเท่าตัวเลย

ดังนั้น ก่อนที่เราจะซื้อรถยนต์ต้องศึกษารายละเอียดของตัวรถยนต์ด้วย ว่าแบตเตอรี่ของรถยนต์ขนาดเท่าไร?  On Board รับพลังงานไฟฟ้าได้สูงสุดเท่าไหร่? ซึ่งมีผลกับความเร็วในการชาร์จ และค่าไฟบ้าน โดยค่าไฟฟ้าแต่ละจังหวัดไม่เท่ากัน แนะนำให้ติดต่อการไฟฟ้าของพื้นที่ตัวเองนะคะ ส่วนถ้าใครอยากได้ Tips ดีๆในการประหยัดค่าไฟบ้าน เรามีบทความทำอย่างไรให้บ้านเย็นและประหยัดไฟ
